Állások száma: 2
Névleges áram In (A): 20
Kapcsolási séma: Q10 három pólusú átkapcsolás, motorok be- és kikapcsolása; fogyasztók tápfeszültségének be- és kikapcsolása

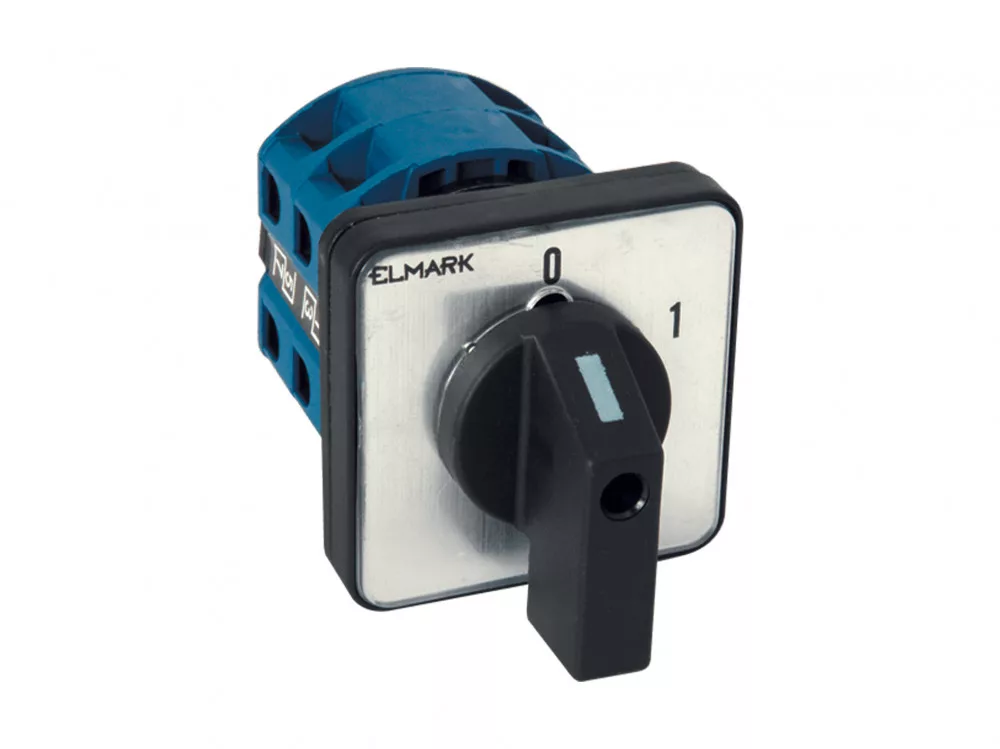

LW26 szériájú szakaszolókapcsoló
A LW26 szériájú szakaszolókapcsoló feladata olyan áramkörök be- és kikapcsolása, melyek áramerőssége 20 – 160 amperig terjed. Alapja az excentrikus forgórész általi kapcsolás, mely a kapcsolókar 60 vagy 90 fokos elfordításával történik. Az alapváltozat két, három, vagy négy áramkör közötti átkapcsolásra alkalmas. Léteznek speciálisan kifejlesztett szakaszolókapcsolók is, amelyek meghatározott kapcsolási sémákat hajtanak végre, és villanymotorok, hegesztőgépek, illetve más fogyasztók szabályozására alkalmazhatóak.
A készülék megfelel a következő szabványnak:
EN 60947-1; EN 60947-3-1 Szabvány
Műszaki jellemzők:
Tápfeszültség: 230/400V; 50Hz
Szigetelési feszültség: 690V
Lökőfeszültség-állóság: 6 000V
Mechanikai élettartama: 3х10 5 átkapcsolási ciklus
Üzemi hőmérséklet: 10 - +50°С
Megengedett páratartalom: 35 - 85%RH
Átkapcsolási képesség: max. 160A, a táblázatok szerint
Műanyag: UV sugárzásnak ellenálló
Védettségi fokozat:
- IP42 a normál, kapcsolótáblára szerelhető változat esetében
- IP55 a dobozos változat esetében
Kábelek rögzítése: csavaros kötés
A csavar meghúzási nyomatéka: 1.33Nm
A betáp kábelek max. keresztmetszete: a méretezési táblázat szerint
Tömeg: az érintkezők számától függ
Felszerelés módja:
közvetlen a kapcsolótáblára
a szerelőfelület vastagsága: max. 5mm
