Tekercs névleges feszültsége (V): 230 AC
Érintkezők száma és típusa: 4 NO + 4 NC
Aljzat típusa: ELM 94.4
Tekercs ellenállása (Ω): 14000
Ipari relék és foglalatok

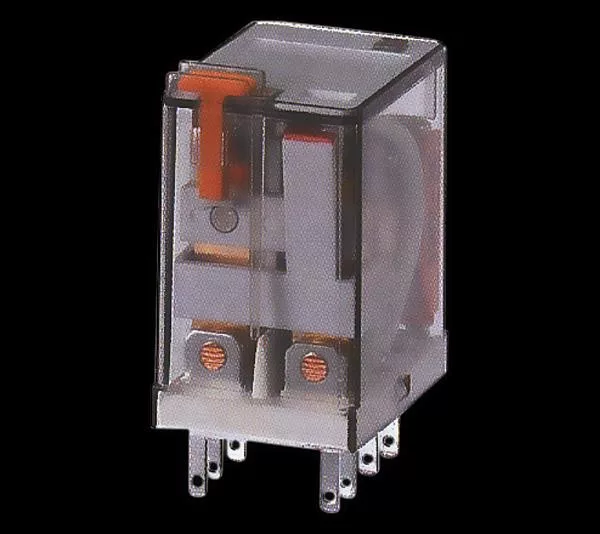

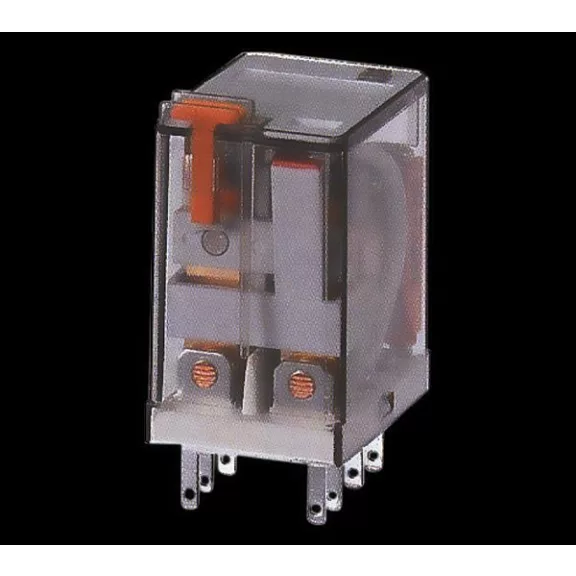

A készülék az automatizáló- és jelzőtáblák fontos része. Elsődleges feladata - vezérlőjelek továbbítása a működtető szerkezetek felé. Viszonylag kis mérete ellenére aránylag nagy áram indukálására képes és ezzel lehetővé teszi a működtető ipari szerkezetek közvetlen vezérlését. Az érintkező felületek anyaga ezüst bevonattal ellátott elektrolit réz. A szerkezetet átlátszó, éghetetlen műanyagból készült, teszt-gombbal felszerelt doboz védi. A foglalat biztosítja a hálózati vezetékek és a relé közötti elektromos kapcsolatot és lehetővé teszi a készülék DIN sínre történő szerelését.
Műszaki jellemzők:
* Tápfeszültség: АС 12 - 230V, 50 Hz és DC12 - 110V
* Megengedett tápfeszültség-eltérés: 85 - 110% Un
* Névleges áram az érintkezőkön: АС 10А
* Villamos élettartam: 1 000 000 ciklus
* Szigetelési ellenállás: 500 MΩ /min (500V)
* Lökőfeszültség-állóság: 2000V, 50Hz
* Szigetelési szilárdság: AC 1000V / 1 min
* Működésbe lépési sebesség: 25ms
* Üzemi hőmérséklet: -5 - +65°С
* Megengedett páratartalom: 35 - 85%RH
Felszerelés módja:
* DIN sínre vagy foglalat segítségével
