Névleges áram AC-3-ban 440V (A): 18
Segédérintkezők száma és típusa: 1 záró

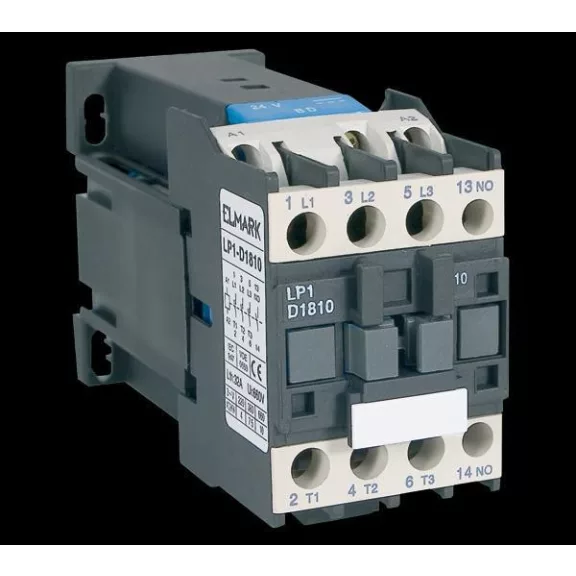

LP1-D szériájú alacsony feszültségű kontaktorok egyenáramú tekerccsel
Az egyenáramú vezérlőtekerccsel ellátott LP1-D szériájú kontaktor feladata váltóáramú fogyasztók szabályozása. A kontaktor erőátviteli érintkezőit olyan váltóáramú áramkörök és fogyasztók vezérlésére tervezték, amelyek АС-3 normál üzemmódban, gyakori be/kikapcsolással és szennyezett környezetben működnek. Alkalmazható 9А – 225А-ig terjedő
névleges áramerősségű fogyasztók szabályozására.
Rendeltetés:
váltóáramú fogyasztók be- és kikapcsolása egyenáramú szabályozó rendszerekben a tekercs felé továbbított vezérlő
jel segítségével
fogyasztóvezérlő rendszerek létrehozása
vezérlő elem folyamatszabályozó szekrényekben
az áramparaméterek magas fokú megbízhatóságának biztosítása
az erőátviteli kapcsolatok biztonságos bontása
biztosító fedél a kontaktor mozgatható alkatrészéhez
Műszaki jellemzők:
* Vezérlő tekercs névleges feszültsége: DC 110V
* Az erőátviteli áramkör névleges feszültsége: max. 690V АС
* Szigetelési feszültség: 690V
* Lökőfeszültség-állóság: ≥8 000V
* A tekercsvezérlő feszültség határértékei: 0.8 - 1.15 Uc-ig
* Bekötő kapocs: csavaros
* Bekötés:
- hajlékony vezetékek kábelsaruval vagy anélkül
- merev vezetékek
* Villamos élettartam (ciklusszám): ≥1000000
* Mechanikai élettartam (ciklusszám): ≥10000000
* Ciklusszám óránként: 32А-ig 1200 ciklus; 40-95А-ig 600 ciklus
* Teljesítményszivárgás pólusonként: max. 13W
* Felszerelés módja:
- DIN sínre szerelve
- csavarokkal a szerelőfelületre
- felszerelési pozíció – függőleges, max. ± 5º dőléssel
* Műanyag: UV sugárzásnak ellenálló, éghetetlen (önkioltó anyag)
* Környezeti hőmérséklet: -10 C + 60 C
* Tengerszint feletti magasság: max. 2000 m
