Névleges áram AC-3-ban 440V (A): 225
Segédérintkezők száma és típusa: 1 záró érintkező

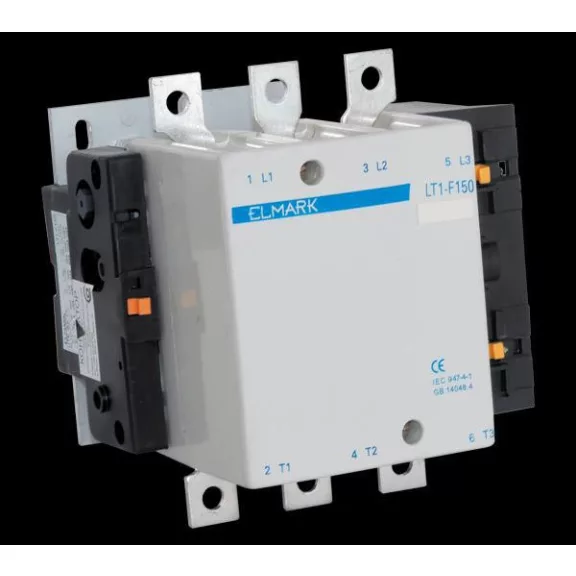

LT1- F szériájú kontaktor feladata olyan váltóáramú áramkörök és fogyasztók vezérlése, amelyek normál üzemmódban, be/kikapcsolással és szennyezett munkakörnyezetben működnek. Olyan fogyasztók szabályozására alkalmazható, melyek névleges áramerőssége 115– 800А-ig terjed.
Rendeltetés:
áramkörök gyakori terhelés alatti be- és kikapcsolása adott vezérlő jelre
fogyasztóvezérlő rendszerek létrehozása
vezérlő elem folyamatvezérlő szekrényekben
az áramparaméterek magas fokú megbízhatósága
az erőátviteli kapcsolatok biztonságos bontása
biztosító fedél a kontaktor mozgatható részéhez
Műszaki jellemzők:
* Működési osztály: АС-3
* Erőátviteli érintkezők névleges árama: max. 1000V; 50/60Hz
* Erőátviteli érintkezők felülete: ötvözetlen réz 80% AgSnO bevonattal
* Lökőfeszültség-állóság: 8 000V
* Tekercs anyaga: ötvözetlen QA-1 típusú tekercsréz
* Vasmag anyaga: ötvözött acél 360
* A mozgatható rész anyaga: bakelit
* Tekercs névleges feszültsége: 110V АС
* A tekercsvezérlő feszültség határértékei: 0.8 - 1.15 Uc-ig
* Bekötő kapocs: csavaros kötés
* Bekötés:
- hajlékony vezetékek kábelsaruval vagy anélkül
- merev vezetékek
- sín
* Villamos élettartam (ciklusszám): ≥1000000
* Mechanikai élettartam (ciklusszám): ≥10000000
* Ciklusszám (bekapcsolások) óránként: 200
* Teljesítményszivárgás pólusonként: 16 - 80W-ig
* Felszerelés módja:
- csavarokkal a szerelőfelületre
- felszerelési pozíció – függőleges, max. ± 10º dőléssel
* Műanyag: UV sugárzásnak ellenálló, éghetetlen (önkioltó anyag)
* Környezeti hőmérséklet: -10°÷60ºС
* Tengerszint feletti magasság: max. 2000 m
