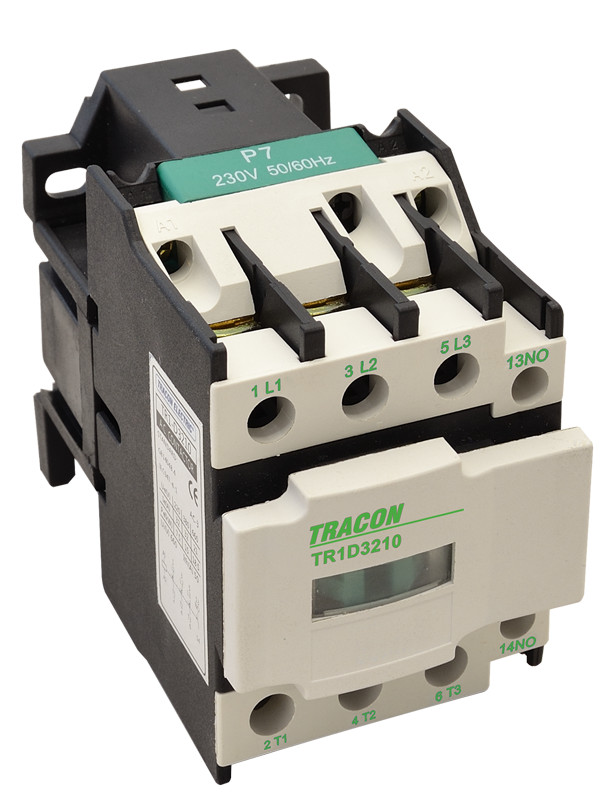

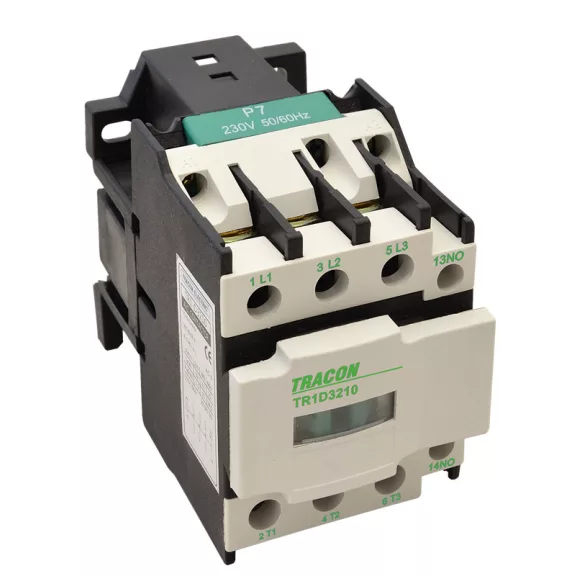

660V, 50Hz, 25A, 11kW, 24V AC, 3×NO+1×NO
Névleges áram AC-3-ban 440V (A): 25
Segédérintkezők száma és típusa: 1 záró
meghúzási nyomaték (Nm): 2,5
LT 1 - K / D szériájú kontaktor feladata az АС3 kategóriába tartozó, max. 95A-os névleges árammal működő áramkörök, illetve fogyasztók szabályozása. Rendelhetők 1 NO érintkezővel végrehajtó áramkör létrehozására, vagy kiegészítőként beszerelt 1NC érintkezővel abban az esetben, ha a névleges áram meghaladja a 40A-t. Alkalmazhatók villanymotorok
szabályozására.
Rendeltetés:
áramkörök terhelés alatti be- és kikapcsolása a tekercs felé továbbított vezérlő jel által
fogyasztóvezérlő rendszerek létrehozása
vezérlő elem folyamatvezérlő szekrényekben
magas fokon garantálja az áram jellemzők megbízhatóságát
erőátviteli kapcsolatok bontása
biztosító fedél a kontaktor mozgatható részéhez
Műszaki jellemzők:
* Működési osztály: АС3
* Erőátviteli érintkezők névleges árama: max. 690V; 50/60 Hz
* Erőátviteli érintkezők felületének anyaga: ötvözetlen réz 80%AgSnO bevonattal
* Lökőfeszültség-állóság: 8 000V
* Tekercs névleges feszültsége: AC 24 V
* Tekercs anyaga: QA-1 típusú ötvözetlen réz
* Vasmag anyaga: ötvözött acél 360
* A mozgatható rész anyaga: bakelit
* A tekercsvezérlő feszültség határértékei: 0.8 - 1.15 Uc-ig
* Bekötő kapocs: csavaros
* Bekötés:
- hajlékony vezetékek kábelsaruval vagy anélkül
- merev vezetékek
* Villamos élettartam (ciklusszám): ≥1000000
* Mechanikai élettartam (ciklusszám): ≥10000000
* Ciklusszám óránként: 1200 ciklus 32А-ig; 600 ciklus 40-95А mellett
* Teljesítményszivárgás pólusonként: max.13W
* Felszerelés módja:
- DIN sínre rögzítve
- csavarokkal a szerelőfelületre
- felszerelési pozíció – függőleges, max. 5 fokos dőléssel
* Műanyag: UV sugárzásnak ellenálló, éghetetlen (önkioltó anyag)
* Környezeti hőmérséklet: -10°÷60ºС
* Tengerszint feletti magasság: max. 2000 m
