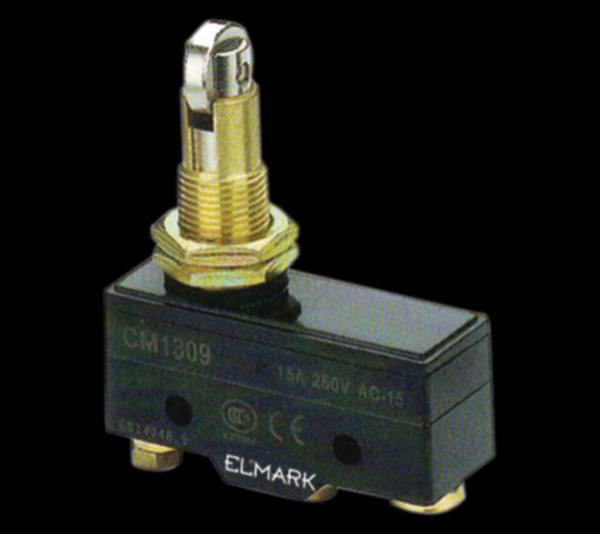

Végállás kapcsoló CM1309

Működtető típusa: fémhengeres haránt fémgörgővel
Működtető erő (g): 350
Visszaáll. erő (g): 114
Kapcsolási pozíció: 0,4mm
Névleges áram: 15A aktív, 5A indukciós
CM-1xxx szériájú univerzális végálláskapcsoló

A CM szériájú végálláskapcsoló elsősorban a TZ kapcsolók tartalék alkatrészeként vagy meghatározott típusú berendezések működésbe lépési tartományának beállítására alkalmazható. Csavaros vezetékcsatlakozó kapcsokkal rendelkező kivitel. Aktív ellenállási terhelhetősége max. 15A. Egy db érintkezővel rendelkezik. Nagy működésbe lépési
pontosságot, illetve széles működésbe lépési sebességtartományt biztosít.

A készülék megfelel a következő szabványnak:
EN 60947-1; EN 60947-5-1 Szabvány

CM-1xxx szériájú univerzális végálláskapcsoló
Szigetelési szilárdság: AC1000V
Szigetelési ellenállás: 100mΩ DC500V mellett
Érintkezési ellenállás: 15mΩ
Villamos élettartama: 500 000 ciklus aktív terhelés mellett
Mechanikai élettartama: 5 000 000 ciklus
Működésbe lépési gyakoriság: 20 villamos művelet percenként
Működésbe lépési sebesség: 0.1mm/s - 1.0m/s
Névleges feszültség: 230V
Védettségi fokozat: IP65
Vezetékrögzítő csavar meghúzási nyomatéka: 6-8kgf/cm
