Névleges áram (A): 18
A hőrelé kioldási tartománya (A): 12,0-18,0
Közvetlen indításra szolgáló indítók

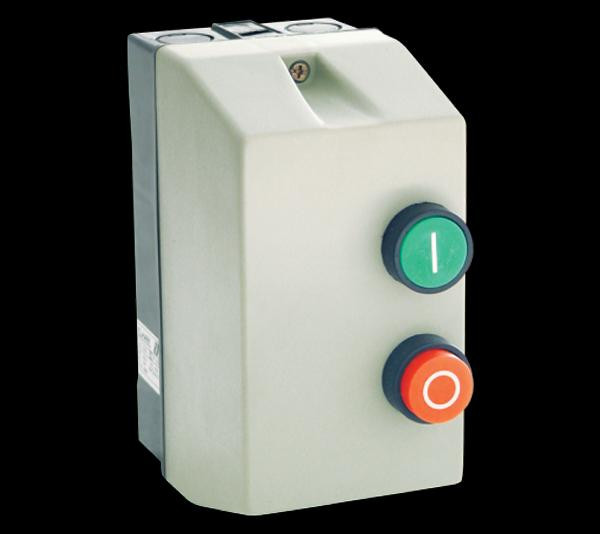

Az LT 5 Dxx szériájú, közvetlen indításra szolgáló mágneses indító rendeltetése a távirányítás, illetve aszinkron villanymotorok és egyéb fogyasztók szabályozása, védelme. A készülék LT 1 Dхх típusú kontaktorok és LT 2 Ехх túlmelegedés védelem kombinációja, gyárilag kábelezett kivitelezésben. Olyan fém- vagy műanyag házban kerül elhelyezésre, amely rendelkezik megfelelő fokú por- és nedvességvédelemmel. Felszerelése során biztosítani kell a készülék rövidzárlat elleni védelmét megszakítók vagy áramkörbontó elemek segítségével. Vevői igény szerint a levegőterű indítóban található gyári túlmelegedés elleni védelmet helyettesíteni lehet. A megfelelően választott védelem azáltal, hogy felfüggeszti a motor működését szélsőséges hőmérséklet esetén maximálisra növeli a szünetmentes működés időtartamát és hatékonyságát,
meghosszabbítja a gép élettartamát.
Rendeltetés:
váltóáramú fogyasztók be/kikapcsolása
megakadályozza az indító véletlenszerű újrakapcsolását átmeneti feszültségkiesés esetén
védi a motort túlterhelés ellen a beszerelt túlmelegedés elleni védelem kapacitásának megfelelően
az áramparaméterek magas fokú megbízhatóságának biztosítása
Műszaki jellemzők:
*A vezérlő tekercs névleges feszültsége: АС 230/400V; 50/60Hz
Megjegyzés: Ha Önnek más feszültséggel működő indító vezérlőtekercsre van szüksége, forduljon a cég regionális
képviselőjéhez.
*Névleges üzemi feszültség: 690V
*Névleges üzemi áram tartomány: АС 7 - 93А -ig
* Szigetelési feszültség: 690V
*Lökőfeszültség-állóság: ≥6 000V
*Bekötő kapocs: csavaros
*Alacsony energiafogyasztás és kis méret/tömeg
* Bekötés:
- a fogyasztó csatlakozására szolgáló hajlékony vagy merev vezeték kábelsaruval vagy anélkül, illetve a villanymotor
teljesítményének megfelelő keresztmetszettel
- két-két be/kimeneti (tömszelencével ellátott) kábelbevezetősal rendelkezik
* Lehetőség van a védelem működésbe lépési tartományának beállítására
* Védettségi fokozat: IP44
* Magasabb frekvencia mellett is alkalmazható
* Felszerelés módja:
- egyenletes felületre csavarok/szegecsek által
- felszerelési pozíció – függőleges, max. ± 5º dőléssel
* Műanyag: UV sugárzásnak ellenálló, éghetetlen (önkioltó anyag)
* Fémház: korrózió elleni bevonattal ellátva
* Környezeti hőmérséklet: -10 C + 60 C
*Tengerszint feletti magasság: max. 2000m
